深入理解系统调用

深入理解系统调用

系统调用相关知识

系统调用（system call）利用陷阱（trap），是异常（Exception）的一种，从用户态进⼊内核态。 系统调用具有以下功能和特性： 把用户从底层的硬件编程中解放出来。操作系统为我们管理硬件，⽤户态进程不用直接与硬件设备打交道。 极⼤地提高系统的安全性。如果用户态进程直接与硬件设备打交道，会产⽣安全隐患，可能引起系统崩溃。 使用户程序具有可移植性。用户程序与具体的硬件已经解耦合并用接⼝（api）代替了，不会有紧密的关系，便于在不同系统间移植。

inux上的系统调用实现原理

要想实现系统调用，主要实现以下几个方面：

1. 通知内核调用一个哪个系统调用
2. 用户程序把系统调用的参数传递给内核
3. 用户程序获取内核返回的系统调用返回值

通知内核调用一个哪个系统调用

每个系统调用都有一个系统调用号，系统调用发生时，内核就是根据传入的系统调用号来知道是哪个系统调用的。 在x86架构中，用户空间将系统调用号是放在eax中的，系统调用处理程序通过eax取得系统调用号。 系统调用号定义在内核代码：arch/x86/include/asm/unistd.h 中，可以看出linux的系统调用不是很多。

用户程序把系统调用的参数传递给内核

系统调用的参数也是通过寄存器传给内核的，在x86系统上，系统调用的前5个参数放在ebx,ecx,edx,esi和edi中，如果参数多的话，还需要用个单独的寄存器存放指向所有参数在用户空间地址的指针。 一般的系统调用都是通过C库(最常用的是glibc库)来访问的，Linux内核提供一个从用户程序直接访问系统调用的方法。 参见内核代码： sysdeps/unix/sysv/linux/x86_64/sysdep.h arch/x86/include/asm/unistd.h : 里面定义了6个宏，分别可以调用参数个数为0～6的系统调用

syscall0(type,name)
_syscall1(type,name,type1,arg1)
_syscall2(type,name,type1,arg1,type2,arg2)
_syscall3(type,name,type1,arg1,type2,arg2,type3,arg3)
_syscall4(type,name,type1,arg1,type2,arg2,type3,arg3,type4,arg4)
_syscall5(type,name,type1,arg1,type2,arg2,type3,arg3,type4,arg4,type5,arg5)
_syscall6(type,name,type1,arg1,type2,arg2,type3,arg3,type4,arg4,type5,arg5,type6,arg6)

超过6个参数的系统调用很罕见，所以这里只定义了6个。

用户程序获取内核返回的系统调用返回值

获取系统调用的返回值也是通过寄存器，在x86系统上，返回值放在eax中。

实验环境准备

sudo apt install build-essential \
 qemu qemu-system-x86 \
 libncurses5-dev bison flex libssl-dev libelf-dev \
 axel

axel -n 20 https://mirrors.edge.kernel.org/pub/linux/kernel/v5.x/linux-5.4.34.tar.xz
xz -d linux-5.4.34.tar.xz
tar -xvf linux-5.4.34.tar

cd linux-5.4.34
make defconfig  #默认配置基于'x86_64_defconfig'
make menuconfig

#打开debug相关选项
Kernel hacking --->
    Compile-time checks and compiler options --->
        [*] Compile the kernel with debug info
        [*] Provide GDB scripts for kernel debugging  [*] Kernel debugging

#关闭KASLR，否则会导致打断点失败
Processor type and features ---->
    [] Randomize the address of the kernel image (KASLR)
#KASLR让加载到内核时是随机一个地址，如果加载内核一直同一个地址，容易被黑客攻击,这里为了实验方便，把它关闭。

make -j$(nproc)  #编译内核，需要几分钟的时间
#测试一下，不能正常加载运行
qemu-system-x86_64 -kernel arch/x86/boot/bzImage  //在没有xwindow的情况下运行qemu 需要使用 -display curses


axel -n 20 https://busybox.net/downloads/busybox-1.31.1.tar.bz2
tar -jxvf busybox-1.31.1.tar.bz2
cd busybox-1.31.1

make menuconfig
/*
记得要编译成静态链接，不用动态链接库。
Settings --->
    [*] Build static binary (no shared libs)

然后编译安装，默认会安装到源码目录下的 _install 目录中。
*/
make -j$(nproc) && make install

mkdir rootfs
cd rootfs
cp ../busybox-1.31.1/_install/* ./ -rf
mkdir dev proc sys home
sudo cp -a /dev/{null,console,tty,tty1,tty2,tty3,tty4} dev/

init脚本

准备init脚本文件放在根文件系统目录下(rootfs/init)，添加如下内容到init文件：

#!/bin/sh
mount -t proc none /proc
mount -t sysfs none /sys
echo "Welcome to test-OS!"
echo "--------------------"
cd home
/bin/sh

chmod +x init
find . -print0 | cpio --null -ov --format=newc | gzip -9 > ../rootfs.cpio.gz
cd ../   #一定要返回到上一级，因为rootfs.cpio.gz在上一级
qemu-system-x86_64 -kernel ~/linux-5.4.34/arch/x86/boot/bzImage -initrd rootfs.cpio.gz //在没有xwindow的情况下运行qemu 需要使用 -display curses

qemu-system-x86_64的参数比较多，这里简单说下： 　　
-kernel是指定一个大内核文件，当仁不让的是bzImage。 　　
-initrd是指定一个 initrd.img文件，这个文件就是我们使用busybox生成的initramfs.img。 　　
-smp可以从名字猜想，它是给qemu指定几个处理器，或者是几个线程<嗯，大概意思就thread吧>。
-gdb则是启动qemu的内嵌gdbserver，监听的是本地tcp端口1234—如果这样写： -gdb tcp:192.168.1.100:1234 ，似乎也是没问题的。　
-S 就是挂起gdbserver，让gdb remote connect it。 　　
-s 默认使用1234端口进行远程调试，和-gdb tcp::1234类似。 　　
-m 2048指定内存大小为2048M

QEMU+GDB调试内核

qemu-system-x86_64 -kernel /usr/src/linux-4.6.2/arch/x86/boot/bzImage -initrd …/initramfs.img -smp 2 -S -s  -display curses

gdb /usr/src/linux-4.6.2/vmlinux (修改成自己的vmlinux路径)
target remote:1234 (默认端口是1234，进行远程连接)
b start_kernel (设置断点)
c (continue 运行到断点处)

通过汇编指令触发该系统调用

1. 首先查看系统调用表，选择setdomainname

cat ~/linux-5.4.34/arch/x86/entry/syscalls/syscall_64.tbl

第一列的数字是系统调用号。 第三列是系统调用的名字。 第四列是系统调用在内核的实现函数。 如上图，171是写调用: 系统调用 setdomainname，函数入口为 __x64_sys_setdomainname。

#include <stdio.h>
#include <unistd.h>
int main (int argc, char *argv[])
{
	int a,b;
	char buf[50]="test123";
	int size=sizeof("test123");
	a=setdomainname(buf,sizeof("test123"));
	printf("a=%d\n",a);
	b=getdomainname(buf,sizeof(buf));
	printf("new domainname is %s\n",buf);
	return 0;
}

#include <stdio.h>
#include <unistd.h>

int main (int argc,char *argv[])
{
        int a,b;
        char buf[50] = "abc444";
        int size = sizeof("abc444");
        asm volatile(
                "movq %1,%%rdi\n\t"            //EDI寄存器用于传递参数
                "movq %2,%%rsi\n\t"            //ESI寄存器用于传递参数
                "movq $0xab,%%rax\n\t"         //使用EAX传递系统调用号
                "syscall\n\t"                  //64位触发系统调用 ,32位使用int $x80 回去内存特定地址执行指定函数
                "movq %%rax,%0\n\t"      	   //保存返回值
                : "=m"(a)
                : "g" (buf),"g" (size)    /* input g mean Choose any one Regtster*/
                );

        printf("a=%d\n",a);
        b=getdomainname(buf,sizeof(buf));
        printf("new domainname is %s\n",buf);
        return 0;
}

gcc -o write-asm write-asm.c -static
//主要要静态编译
./write
qemu-system-x86_64 -kernel ~/linux-5.4.34/arch/x86/boot/bzImage -initrd rootfs.cpio.gz -S -s -nographic -append "console=ttyS0"

分析系统调用在内核态的工作机制

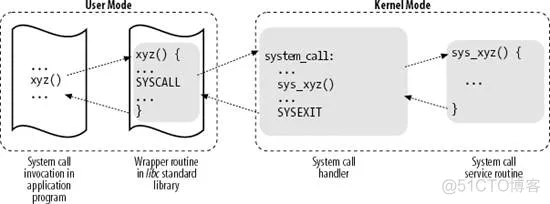

应用程序调用一个库函数xyz() 库函数内封装了一个系统调用SYSCALL，它将参数(系统调用号)传递给内核并触发中断 触发中断后，内核进行中断处理，执行系统调用处理函数 (5.0内核中是entry_INT80_32，不再是system_call了) 系统调用处理函数会根据系统调用号，选择相应的系统调用服务例程（在这里是sys_xyz)，真正开始处理该系统调用

其中 setdomainname函数由glibc实现 源码位于glibc下的./sysdeps/unix/sysv/linux/x86_64/sysdep.h 比如 syscall0的定义

#undef internal_syscall0
#define internal_syscall0(number, dummy...)             \
({                                  \
    unsigned long int resultvar;                    \
    asm volatile (                          \
    "syscall\n\t"                           \
    : "=a" (resultvar)                          \
    : "0" (number)                          \
    : "memory", REGISTERS_CLOBBERED_BY_SYSCALL);            \
    (long int) resultvar;                       \
})

其中的 "syscall\n\t" 为调用特殊模块寄存器（Model Specific Registers，简称 MSR）。这种寄存器是 CPU 为了完成某些特殊控制功能为目的的寄存器，其中就有系统调用。 其值由人为定义.相当于手动配置的常量内存,由系统初始化时指定.

在系统初始化的时候，trap_init 除了初始化上面的中断模式，这里面还会调用 cpu_init->syscall_init。*arch/x86/kernel/cpu/common.c 的 syscall_init 中初始化代码：

void syscall_init(void)
{
    extern char _entry_trampoline[];
    extern char entry_SYSCALL_64_trampoline[];

    int cpu = smp_processor_id();
    unsigned long SYSCALL64_entry_trampoline =
        (unsigned long)get_cpu_entry_area(cpu)->entry_trampoline +
        (entry_SYSCALL_64_trampoline - _entry_trampoline);

    wrmsr(MSR_STAR, 0, (__USER32_CS << 16) | __KERNEL_CS);
    if (static_cpu_has(X86_FEATURE_PTI))
        wrmsrl(MSR_LSTAR, SYSCALL64_entry_trampoline);
    else
        wrmsrl(MSR_LSTAR, (unsigned long)entry_SYSCALL_64);

MSR_LSTAR 就是这样一个特殊的寄存器，当 syscall 指令调用的时候，会从这个寄存器里面拿出函数地址来调用，也就是调用 entry_SYSCALL_64。 这一步也就是堆栈信息中的 ??() 部分的动作,至此系统完成了以下动作: 将调用号由用户态数据栈写入eax寄存器,将系统调用的参数依次写入寄存器rdi,rsi,rdx,r10,r8,r9(如果有) 中断系统 找到内存中系统调用内核态函数entry_SYSCALL_64的入口,进入内核态

汇编指令 syscall 触发系统调用，通过MSR寄存器找到了中断函数入口，此时，代码执行到arch/x86/entry/entry_64.S 目录下的ENTRY(entry_SYSCALL_64)入口，然后开始通过swapgs 和压栈动作保存现场。

然后跳转到了arch/x86/entry/common.c:290 目录下的 do_syscall_64 函数，在ax寄存器中获取到系统调用号，然后去执行系统调用内容: 接下来，在编译的过程中，需要根据 syscall_64.tbl 生成 unistd_64.h。生成方式在 arch/x86/entry/syscalls/Makefile 中。 这里面会使用两个脚本，其中第一个脚本 arch/x86/entry/syscalls/syscallhdr.sh，会在文件中生成 __NR_open； 第二个脚本 arch/x86/entry/syscalls/syscalltbl.sh，会在文件中生成 _*SYSCALL(**NR_open, sys_open)。**这样，unistd_64.h 是对应的系统调用号和系统调用实现函数之间的对应关系。*在文件 arch/x86/entry/syscall_64.c，定义了这样一个表，里面 include 了这个头文件，这样所有的 sys 系统调用就都在这个表里面了

其中sys_call_table()定义在arch/x86/entry/syscall_64.c :21 通过引入<asm/syscalls_64.h> 来找到系统调用对应的入口

然后程序跳转到kernel/sys.c下的__x64_sys_setdomainname 函数，开始执行： 函数执行完后回到步骤(3)中的 syscall_return_slowpath(regs); 准备进行恢复现场： 接着程序再次回到arch/x86/entry/entry_64.S，执行恢复现场，最后两句完成了堆栈的切换。
