Linux动态链接中的PLT和GOT
十月 12, 2022 #gccLinux动态链接中的PLT和GOT
PLT & GOT
首先, 我们要知道, GOT和PLT只是一种重定向的实现方式. 所以为了理解他们的作用, 就要先知道什么是重定向, 以及我们为什么需要重定向.
重定向(relocations), 简单来说就是二进制文件中留下的"坑", 预留给外部变量或函数. 这里的变量和函数统称为符号(symbols). 在编译期我们通常只知道外部符号的类型 (变量类型和函数原型), 而不需要知道具体的值(变量值和函数实现). 而这些预留的"坑", 会在用到之前(链接期间或者运行期间)填上. 在链接期间填上主要通过工具链中的连接器, 比如GNU链接器ld; 在运行期间填上则通过动态连接器, 或者说解释器(interpreter)来实现.
cat > symbol.c << EOF
int my_var = 42;
int my_func(int a, int b) {
return a + b;
}
EOF
gcc -g -m32 -masm=intel -shared -fPIC symbol.c -o libsymbol.so
cat > main.c << EOF
int var = 10;
extern int my_var;
extern int my_func(int, int);
int main() {
int a, b;
a = var;
b = my_var;
return my_func(a, b);
}
EOF
# 位置相关
gcc -g -m32 -masm=intel -L. -lsymbol -no-pie -fno-pic main.c libsymbol.so -o main
# 位置无关
gcc -g -m32 -masm=intel -L. -lsymbol main.c libsymbol.so -o main_pi
readelf -S ./main
动态链接
objdump -d main_pi | grep "<main>" -A 20
00000660 <main>:
660: 8d 4c 24 04 lea ecx,[esp+0x4]
664: 83 e4 f0 and esp,0xfffffff0
667: ff 71 fc push DWORD PTR [ecx-0x4]
66a: 55 push ebp
66b: 89 e5 mov ebp,esp
66d: 53 push ebx
66e: 51 push ecx
66f: 83 ec 10 sub esp,0x10
672: e8 36 00 00 00 call 6ad <__x86.get_pc_thunk.ax>
677: 05 89 19 00 00 add eax,0x1989
67c: 8b 90 1c 00 00 00 mov edx,DWORD PTR [eax+0x1c]
682: 89 55 f4 mov DWORD PTR [ebp-0xc],edx
685: 8b 90 f0 ff ff ff mov edx,DWORD PTR [eax-0x10]
68b: 8b 12 mov edx,DWORD PTR [edx]
68d: 89 55 f0 mov DWORD PTR [ebp-0x10],edx
690: 83 ec 08 sub esp,0x8
693: ff 75 f0 push DWORD PTR [ebp-0x10]
696: ff 75 f4 push DWORD PTR [ebp-0xc]
699: 89 c3 mov ebx,eax
69b: e8 20 fe ff ff call 4c0 <my_func@plt>
位置无关代码, PIC寄存器为.got.plt的地址, 然后按偏移量 来获取变量. 上面只看了eax+0x1c即从.data段获取的内容(var), 还有一个参数是通过 eax-0x10即.got段之中获取的my_var. 后者是在symbol.c中定义的, 所以其内容在编译期 未知. 如果是静态链接, 则可以在链接时解析符号的值. 我们这里主要考虑动态链接的情况.
上面说了很多.got, .plt, 那么这些section到底是做什么用的呢. 其实这些都是 链接器(或解释器, 下面统称为链接器)在执行重定向时会用到的部分, 先来看他们的定义.
.got
这是我们常说的GOT, 即Global Offset Table, 全局偏移表. 这是链接器在执行链接时 实际上要填充的部分, 保存了所有外部符号的地址信息. 不过值得注意的是, 在i386架构下, 除了每个函数占用一个GOT表项外，GOT表项还保留了 3个公共表项, 每项32位(4字节), 保存在前三个位置, 分别是:
got[0]: 本ELF动态段(.dynamic段)的装载地址 got1: 本ELF的link_map数据结构描述符地址 got2: _dl_runtime_resolve函数的地址 其中, link_map数据结构的定义如下:
struct link_map
{
/* Shared library's load address. */
ElfW(Addr) l_addr;
/* Pointer to library's name in the string table. */
char *l_name;
/*
Dynamic section of the shared object.
Includes dynamic linking info etc.
Not interesting to us.
*/
ElfW(Dyn) *l_ld;
/* Pointer to previous and next link_map node. */
struct link_map *l_next, *l_prev;
};
.plt
这也是我们常说的PLT, 即Procedure Linkage Table, 进程链接表. 这个表里包含了一些代码, 用来(1)调用链接器来解析某个外部函数的地址, 并填充到.got.plt中, 然后跳转到该函数; 或者 (2)直接在.got.plt中查找并跳转到对应外部函数(如果已经填充过).
.got.plt
.got.plt相当于.plt的GOT全局偏移表, 其内容有两种情况, 1)如果在之前查找过该符号, 内容为外部函数的具体地址. 2)如果没查找过, 则内容为跳转回.plt的代码, 并执行查找. 至于为什么要这么绕, 后面会说明具体原因.
.plt.got
不知道具体作用
查看需要重定向的符号
对于我们将要研究的main程序, 这些段的地址如下:
readelf -S main | egrep '.plt|.got'
readelf --relocs ./main
readelf -S main | grep 0804a020 -B 2
(gdb) x/dw 0x0804a020
(gdb) set environment LD_LIBRARY_PATH=.
(gdb) watch -l *0x804a020
(gdb) run
Starting program: /home/pan/project/cFile/shared_library/plt/main
Hardware watchpoint 1: -location *0x804a020
Old value = 0
New value = 42
0xf7ff2e08 in ?? () from /lib/ld-linux.so.2
(gdb) x/xd 0x804a020
所以, 确实是链接器/lib/ld-linux.so.2负责填充了该变量的内容. 而且是在程序运行之前就完成了符号解析.
函数
接下来看看外部函数符号. 外部函数的内容(指令)也是像变量一样在 程序运行之前完成填充的吗? 其实这理论上是可以的, 事实上稍有不同.
(gdb) disassemble main
Dump of assembler code for function main:
0x080484db <+0>: lea ecx,[esp+0x4]
0x080484df <+4>: and esp,0xfffffff0
0x080484e2 <+7>: push DWORD PTR [ecx-0x4]
0x080484e5 <+10>: push ebp
0x080484e6 <+11>: mov ebp,esp
0x080484e8 <+13>: push ecx
0x080484e9 <+14>: sub esp,0x14
0x080484ec <+17>: mov eax,ds:0x804a01c
0x080484f1 <+22>: mov DWORD PTR [ebp-0xc],eax
0x080484f4 <+25>: mov eax,ds:0x804a020
0x080484f9 <+30>: mov DWORD PTR [ebp-0x10],eax
0x080484fc <+33>: sub esp,0x8
0x080484ff <+36>: push DWORD PTR [ebp-0x10]
0x08048502 <+39>: push DWORD PTR [ebp-0xc]
0x08048505 <+42>: call 0x80483b0 <my_func@plt>
调用的地址是0x80483b0, 在.plt段中, 之前说了PLT的定义, 现在具体看看里面的内容:
(gdb) disassemble 0x80483b0
Dump of assembler code for function my_func@plt:
0x080483b0 <+0>: jmp DWORD PTR ds:0x804a00c
0x080483b6 <+6>: push 0x0
0x080483bb <+11>: jmp 0x80483a0
End of assembler dump.
首先是跳转到*0x804a00c, 该地址在.got.plt之中, 之前说了, .got.plt相当于
.plt的GOT, 而GOT本身相当于一个数组, 看看该"数组"的内容:
(gdb) x/4xw 0x804a00c
0x804a00c: 0x080483b6 0x080483c6 0x00000000 0x00000000
所以, 0x080483b0这里的跳转, 相当于跳转到0x080483b6, 即下一条指令!
这个多余的跳转先打个问号, 把流程走完再说. 接着, 跳转到了0x80483a0,
这个地址, 是.plt的起始地址, 这里的指令如下:
(gdb) x/2i 0x080483a0
0x80483a0: push DWORD PTR ds:0x804a004
0x80483a6: jmp DWORD PTR ds:0x804a008
跳转到了0x804a008, 在前面我们知道0x804a000是.got.plt的地址,
而在上一节的定义中, 也知道了.got表前三项的作用, 0x804a008
正好是第三项got2, 即_dl_runtime_resolve函数的地址. 0x804a004
则是调用该函数的参数, 且值为got1, 即本ELF的link_map的地址.
如下, 在进程未启动前, got1和got2都为0, 在启动时由链接器装填:
(gdb) x/4xw 0x804a000
0x804a000: 0x08049f0c 0x00000000 0x00000000 0x080483b6
因此, 实际上(第一次)调用my_func@plt就相当于调用了
_dl_runtime_resolve((link_map *)m, 0)! 其中link_map提供了运行时的必要信息,
而0则是my_func函数的偏移(在my_func@plt中push 0x0).
该函数定义在glibc/sysdeps/i386/dl-trampoline.S中, 关键代码如下:
_dl_runtime_resolve:
cfi_adjust_cfa_offset (8)
pushl %eax # Preserve registers otherwise clobbered.
cfi_adjust_cfa_offset (4)
pushl %ecx
cfi_adjust_cfa_offset (4)
pushl %edx
cfi_adjust_cfa_offset (4)
movl 16(%esp), %edx # Copy args pushed by PLT in register. Note
movl 12(%esp), %eax # that `fixup' takes its parameters in regs.
call _dl_fixup # Call resolver.
popl %edx # Get register content back.
cfi_adjust_cfa_offset (-4)
movl (%esp), %ecx
movl %eax, (%esp) # Store the function address.
movl 4(%esp), %eax
ret $12 # Jump to function address.
从注释里也可以看出来, 该函数实际上做了两件事:
1)解析出my_func的地址并将值填入.got.plt中.
2)跳转执行真正的my_func函数.
动态分析
上面虽然用了gdb, 但程序并未运行, 只是分析静态的汇编代码, 为了验证上面的说法, 我们需要进行动态分析. 接着上面的分析, 我们这次在调用_dl_runtime_resolve 前打上断点. 还记得之前在my_func@plt中一次多余的跳转吗? 当时打了个问号, 现在就来解答这个疑问. 在0x804a00c处打上观察点并运行:
(gdb) b *0x80483a6
(gdb) watch -l *0x804a00c
(gdb) run
Breakpoint 1, 0x080483a6 in ?? ()
(gdb) x/xw 0x804a00c
0x804a00c: 0x080483b6
(gdb) continue
Hardware watchpoint 1: -location *0x804a00c
Old value = 0x80483b6
New value = 0xf7fcf4f0
0xf7fe8113 in ?? () from /lib/ld-linux.so.2
(gdb) disassemble 0xf7fcf4f0
Dump of assembler code for function my_func:
...
可以看到, 在_dl_runtime_resolve之前, 0x804a00c地址的值为0x080483b6, 即下一条指令. 而运行之后, 该地址的值变为0xf7fcf4f0, 正是my_func的加载地址! 也就是说, my_func函数的地址是在第一次调用时, 才通过连接器动态解析并加载到 .got.plt中的. 而这个过程, 也称之为延时加载或者惰性加载.
延时加载
延时加载的好处是, 只有当外部函数被调用了才会去进行动态加载, 降低程序的启动时间. 而第一次加载之后, 对于后续的调用就可以直接跳转而不需要再去加载. 这样一方面减少了进程的启动开销, 另一方面也不会造成太多额外的运行时开销, 所以延时加载在当今也是广泛应用的一个思想. 对于位置无关的代码, 延时加载的过程也是类似的, 并没有太大区别.
相关攻击
ret2libc
ret2libc的使用场景是当栈不可执行时, 直接跳转到libc.so某个函数的地址, 比如system(), 来获得shell. 不过前提是要知道libc.so在运行时的加载地址. 如果没启用ASLR, 这个地址是固定的. 启用ASLR之后就会有个随机的偏移
ret2plt
但是, 虽然ASLR随机化了上面的几个地址, 在位置相关代码的情况下, PLT的地址还是确定的! 所以如果没有启用位置无关代码的话, 即使启用了ASLR, 我们还是可以通过PLT来跳转到libc 中的函数执行, 这种攻击方法就叫ret2plt.
除此之外, 因为.got.plt是有写入权限的, 攻击者还可以通过代码中的内存破坏漏洞对 .got.plt段进行覆盖, 从而间接控制代码的执行流程
攻击缓解
ret2plt这么屌, 就没人管管吗? 当然有! 一个最简单的办法就是启用位置无关代码, 不过就算可执行程序的代码是位置无关的, 链接器还是有可能将其加载到老地方. 一个更正确的缓解措施是RELRO即relocations read-only. RELRO是链接器的一个选项, 可以通过man ld来查看. 主要作用就是令重定向只读. 有两个RELRO的等级, 部分RELRO和完全RELRO.
部分RELRO(由ld -z relro启用):
将.got段映射为只读(但.got.plt还是可以写) 重新排列各个段来减少全局变量溢出导致覆盖代码段的可能性. 完全RELRO(由ld -z relro -z now启用)
执行部分RELRO的所有操作. 让链接器在链接期间(执行程序之前)解析所有的符号, 然后去除.got的写权限. 将.got.plt合并到.got段中, 所以.got.plt将不复存在. 因此可以看到, 只有完全RELRO才能防止攻击者覆盖.got.plt, 因为在链接期间 就对程序符号进行了解析. 当然同时也放弃了延时绑定所带来的好处.
ld -z relro
ld -z relro -z now

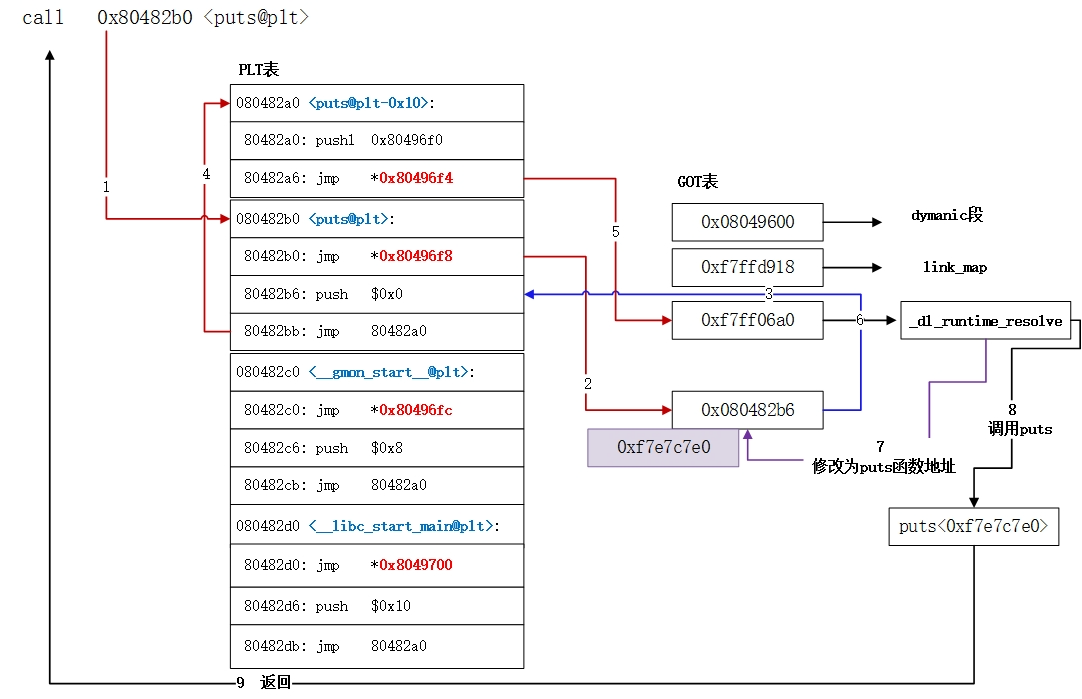

调用过程
PLT表结构有以下特点：
PLT表中的第一项为公共表项，剩下的是每个动态库函数为一项（当然每项是由多条指令组成的，jmp *0xXXXXXXXX这条指令是所有plt的开始指令）
每项PLT都从对应的GOT表项中读取目标函数地址
GOT表结构有以下特点： GOT表中前3个为特殊项，分别用于保存 .dynamic段地址、本镜像的link_map数据结构地址和_dl_runtime_resolve函数地址； 但在编译时，无法获取知道link_map地址和_dl_runtime_resolve函数地址，所以编译时填零地址，进程启动时由动态链接器进行填充 3个特殊项后面依次是每个动态库函数的GOT表项
如果将PLT和GOT抽象起来描述，可以写成以下的伪代码：
plt[0]:
pushl got[1]
jmp *got[2]
plt[n]: // n >= 1
jmp *got[n+2] // GOT前3项为公共项，第3项开始才是函数项，plt[1]对应的GOT[3]，依次类推
push (n-1)*8
jmp plt[0]
got[0] = address of .dynamic section
got[1] = address of link_map object( 编译时填充0）
got[2] = address of _dl_runtime_resolve function (编译时填充为0)
got[n+2] = plt[n] + 6 (即plt[n]代码片段的第二条指令）
readelf -d test
Dynamic section at offset 0x600 contains 24 entries:
Tag Type Name/Value
0x00000001 (NEEDED) Shared library: [libc.so.6]
0x0000000c (INIT) 0x8048274
0x0000000d (FINI) 0x8048488
0x00000019 (INIT_ARRAY) 0x80495f4
0x0000001b (INIT_ARRAYSZ) 4 (bytes)
0x0000001a (FINI_ARRAY) 0x80495f8
0x0000001c (FINI_ARRAYSZ) 4 (bytes)
0x00000004 (HASH) 0x8048168
0x00000005 (STRTAB) 0x80481e0
0x00000006 (SYMTAB) 0x8048190
0x0000000a (STRSZ) 74 (bytes)
0x0000000b (SYMENT) 16 (bytes)
0x00000015 (DEBUG) 0x0
0x00000003 (PLTGOT) 0x80496ec
0x00000002 (PLTRELSZ) 24 (bytes)
0x00000014 (PLTREL) REL
0x00000017 (JMPREL) 0x804825c
0x00000011 (REL) 0x8048254
0x00000012 (RELSZ) 8 (bytes)
0x00000013 (RELENT) 8 (bytes)
0x6ffffffe (VERNEED) 0x8048234
0x6fffffff (VERNEEDNUM) 1
0x6ffffff0 (VERSYM) 0x804822a
0x00000000 (NULL) 0x0
其实.dynamic段还藏着很多其它信息，都是跟动态运行相关的信息
总结
为了灵活利用虚拟内存空间, 所以编译器可以产生位置无关的代码. 可执行文件可以是位置无关的, 也可以是位置相关的, 动态链接库 绝大多数都是位置无关的. GOT表可写不可执行, PLT可执行不可写, 他们相互作用来实现函数符号的延时绑定. ASLR并不随机化PLT部分, 所以对ret2plt攻击没有直接影响. 为防止恶意修改got, 链接器提供了RELRO 选项, 去除got的写权限, 但也牺牲了延时绑定带来的好处.
