Wireguard
新内核一般都已经支持了wireguard，使用如下命令验证
modprobe wireguard
dkms status
lsmod | grep wireguard
modinfo wireguard
如果kernel低于5.6需要自己安装wireguar的支持
apt-get update
sudo apt install resolvconf
sudo apt-get install -y wireguard-dkms wireguard-tools linux-headers-$(uname -r)
dpkg -l | grep wire
wireguard详细配置
vps服务器（可以做中继）开启forward转发
echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
echo "net.ipv4.conf.all.proxy_arp = 1" >> /etc/sysctl.conf
sysctl -p /etc/sysctl.conf
# 插入转发规则(否则有可能会被其他规则丢掉)
sudo iptables -I FORWARD -i wg00 -j ACCEPT
配置密钥公钥
cd /etc/wireguard/
chmod 0777 /etc/wireguard#调整目录默认权限
umask 077
wg genkey | tee /etc/wireguard/server00.key| wg pubkey > /etc/wireguard/server00.key.pub
wg genkey | tee /etc/wireguard/client01.key| wg pubkey > /etc/wireguard/client01.key.pub
wg genkey | tee /etc/wireguard/client02.key| wg pubkey > /etc/wireguard/client02.key.pub
wg genkey | tee /etc/wireguard/client03.key| wg pubkey > /etc/wireguard/client03.key.pub
wg genkey | tee /etc/wireguard/client04.key| wg pubkey > /etc/wireguard/client04.key.pub
wg genkey | tee /etc/wireguard/client05.key| wg pubkey > /etc/wireguard/client05.key.pub
wg genkey | tee /etc/wireguard/client06.key| wg pubkey > /etc/wireguard/client06.key.pub
wg genkey | tee /etc/wireguard/client07.key| wg pubkey > /etc/wireguard/client07.key.pub
配置中继服务
echo "
[Interface]
PrivateKey = $(cat server00.key)
Address = 10.2.1.254
PostUp = iptables -I FORWARD -i %i -j ACCEPT # 使用-I插入到最前面不然还是会被reject
PostUp = iptables -I FORWARD -o %i -j ACCEPT
# PostUp = iptables -t nat -A POSTROUTING -o ens192 -j MASQUERADE
PostDown = iptables -D FORWARD -i %i -j ACCEPT
PostDown = iptables -D FORWARD -o %i -j ACCEPT
# PostDown = iptables -t nat -D POSTROUTING -o ens192 -j MASQUERADE
ListenPort = 50815
DNS = 8.8.8.8
MTU = 1420
[Peer]
PublicKey = $(cat server00.key.pub)
AllowedIPs = 10.2.1.254/24
PersistentKeepalive = 15
Endpoint = domain.com:50815
[Peer]
PublicKey = $(cat client01.key.pub)
# 局域网ip配置的位置：中继配置在对应的peer节中，客户端配置在想访问对方局域网的client中
AllowedIPs = 192.168.1.58/32,192.168.1.23/32,192.168.1.62/32,192.168.1.154/32
AllowedIPs = 10.2.1.1/32
[Peer]
PublicKey = $(cat client02.key.pub)
AllowedIPs = 10.2.1.2/32
[Peer]
PublicKey = $(cat client03.key.pub)
AllowedIPs = 10.2.1.3/32
[Peer]
PublicKey = $(cat client04.key.pub)
AllowedIPs = 10.2.1.4/32
" > wg00.conf
配置客户端
echo "
[Interface]
PrivateKey = $(cat client01.key)
Address = 10.2.1.1
DNS = 8.8.8.8
MTU = 1420
# 内网的wireguard节点需要开启snat 或者masquerade(访问内网修改源地址(*￣▽￣*)ブ)
# 从而实现wg01进来的流量经过enp0s3物理网卡进入nat内网环境时会修改源地址，保证回报正确
# 另外配置snat 不需要配置对应的dnat，dnat也不需要配置对应的snat；
# 这两个是独立的功能， 在配置snat的时， 也会设置上对应的网络的回程包路由
PostUp = iptables -I FORWARD -i %i -j ACCEPT;
PostUp = iptables -I FORWARD -o %i -j ACCEPT;
PostUp = iptables -I INPUT -i %i -j ACCEPT;
PostUp = iptables -t nat -A POSTROUTING -o enp0s3 -j MASQUERADE
PostDown = iptables -D FORWARD -i %i -j ACCEPT;
PostDown = iptables -D FORWARD -o %i -j ACCEPT;
PostDown = iptables -D INPUT -i %i -j ACCEPT;
PostDown = iptables -t nat -D POSTROUTING -o enp0s3 -j MASQUERADE
[Peer]
PublicKey = $(cat server00.key.pub)
AllowedIPs = 10.2.1.0/24
PersistentKeepalive = 15
Endpoint = domain.com:50815
" > wg01.conf
echo "
[Interface]
PrivateKey = $(cat client02.key)
Address = 10.2.1.2
DNS = 8.8.8.8
MTU = 1420
[Peer]
PublicKey = $(cat server00.key.pub)
AllowedIPs = 192.168.1.58/32,192.168.1.23/32,192.168.1.62/32,192.168.1.154/32
AllowedIPs = 10.2.1.0/24
PersistentKeepalive = 15
Endpoint = domain.com:50815
" > wg02.conf
echo "
[Interface]
PrivateKey = $(cat client03.key)
Address = 10.2.1.3
DNS = 8.8.8.8
MTU = 1420
[Peer]
PublicKey = $(cat server00.key.pub)
AllowedIPs = 192.168.1.58/32,192.168.1.23/32,192.168.1.62/32,192.168.1.154/32
AllowedIPs = 10.2.1.0/24
PersistentKeepalive = 15
Endpoint = domain.com:50815
" > wg03.conf
开启wg服务
# vps上开启wg
systemctl start wg-quick@wg00
systemctl enable wg-quick@wg00
# 配置客户端
# copy wg01.conf to client01 && at client01 run command
systemctl start wg-quick@wg01
systemctl enable wg-quick@wg01
# copy wg02.conf to client02 && at client02 run command
wg-quick down wg02 ; wg-quick up wg02
同时需要在云服务提供商开放对应端口,如下图所示
sudo firewall-cmd --zone=public --add-port=50815/udp --permanent
sudo firewall-cmd --zone=public --remove-port=50815/udp --permanent
sudo firewall-cmd --reload
sudo firewall-cmd --zone=public --list-ports
sudo systemctl start wg-quick@wg00.service
sudo wg-quick up wg00
sudo wg show wg00
systemctl enable firewalld
sudo firewall-cmd --zone=public --add-port=7000-7500/tcp --permanent
sudo firewall-cmd --zone=public --remove-port=7000-7500/tcp --permanent
firewall-cmd --reload
firewall-cmd --permanent --add-rich-rule="rule family="ipv4" source address="192.168.0.200" port protocol="tcp" port="80" reject"
firewall-cmd --zone=public --list-rich-rules
firewall-cmd --query-service ssh
firewall-cmd --list-services
# 或者ufw工具
sudo ufw allow 50814/udp
sudo ufw allow from 1.2.3.4 to any port 22
sudo ufw status
sudo ufw enable
对于代理内网整个网段另一种解决方案
这个需要在需要代理的机器上LocalMachionC上配置网关 这样就不要在wg client节点上进行nat masquerade了
# on client1's local vlan's machions即需要被wg client代理的机器
ip route add 10.2.2.0/24 via 192.168.1.154 # this is client1 ip
# on client1, so client1 can do the gate way role
echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
sysctl -p
手动操作wireguard设备一些命令
ip link add dev wg0 type wireguard
ip address add dev wg0 192.168.1.1/32
wg set wg0 listen-port 6789 private-key /etc/wireguard/privatekey
ip link set wg0 up
wg set wg0 peer $(cat publickey_cli) allowed-ips 192.168.1.2/32
wg showconf wg0 > /etc/wireguard/wg0.conf
sed -i '1a Address = 192.168.1.1/32' /etc/wireguard/wg0.conf
wg-quick down /etc/wireguard/wg0.conf
wg-quick up /etc/wireguard/wg0.conf
## 输出 # 所以wg-quick是ip link的包装脚本
#[#] ip link add wg0 type wireguard
#[#] wg setconf wg0 /dev/fd/63
#[#] ip -4 address add 192.168.1.1/32 dev wg0
#[#] ip link set mtu 1420 up dev wg0
#[#] ip -4 route add 192.168.1.2/32 dev wg
#上面添加了一条路由192.168.1.2/32 dev wg0，这样所有目的地址是192.168.1.2的包都会被丢到wg0网卡中，以便wireguard处理。
wg show wg0
可以看到，这个peer没有endpoint，也没有握手信息。接下来我们开始设置客户端
systemctl enable wg-quick@wg0
systemctl start wg-quick@wg0
问题排查
可能原因：
- MTU过大调小？1280？
- 检查防火墙！！firewall-cmd --zone=public --remove-port=50814/udp --permanent
排查工具
# 抓包
tcpdump -i eth0 host domain.com and port 50814 -tnX
# 手动发udp包
nc -u domain.com 50814
# 检查心跳
grep CONFIG_DYNAMIC_DEBUG /boot/config-$(uname -r) # 检查内核编译时是否支持
sudo modprobe wireguard
echo module wireguard +p > /sys/kernel/debug/dynamic_debug/control # 开启调试
echo module wireguard -p > /sys/kernel/debug/dynamic_debug/control # 关闭调试
dmesg -wT
journalctl -kf
看到的一些失败信息含义
# The icmp-host-prohibited is just the reject message with whom the packet gets rejected. That means that your server will notify the sender that the packet was rejected with that message.
# 查看哪些规则会reject并返回icmp-host-prohibited信息
iptables -L INPUT/FORWARD | grep icmp
强调容易犯错的位置
#1. 内网和中继都需要开启转发功能
echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
echo "net.ipv4.conf.all.proxy_arp = 1" >> /etc/sysctl.conf
sysctl -p /etc/sysctl.conf
#2. 转发的ip需要在中继和客户端上配置对应的路由(peer中的AllowIps配置)
#3. 内网的wireguard节点需要开启snat 或者masquerade(访问内网修改源地址(*￣▽￣*)ブ)
# 从而实现wg3进来的流量经过enp0s3物理网卡进入nat内网环境时会修改源地址，保证回报可以正确返回（不然源地址是10.2.2.xx，目标机器找不到会走默认路由网关，而我们的内网节点不是网关就会出问题）
iptables -I FORWARD -i wg3 -j ACCEPT; iptables -I FORWARD -o wg3 -j ACCEPT;
iptables -I INPUT -i wg3 -j ACCEPT; iptables -t nat -A POSTROUTING -o enp0s3 -j MASQUERADE
#4 中继上的防火墙关闭后可以正常访问， 开启后需要配置/(ㄒoㄒ)/~~
# iptables -L -t filter/nat/mangle/raw/security INPUT/PREROUTING/OUTPUT/POSTROUTING/FORWARD/SECMARK/CONNSECMARK

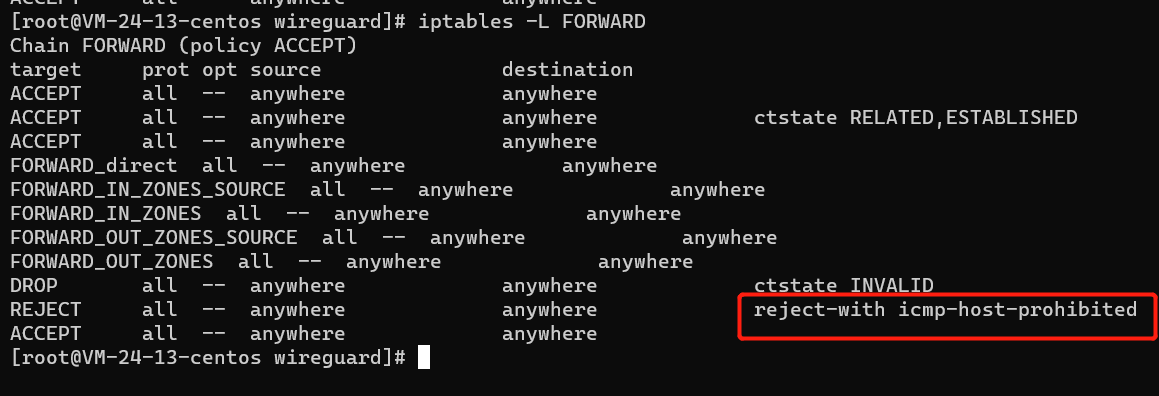

iptables -I FORWARD -j ACCEPT # 开启；-I 插入到最前面不然还是会被reject，报错如下图
systemctl restart firewalld # firewalld 应该需要重启生效？
iptables-save > /root/dsl.fw
iptables-restore < /root/dsl.fw
full mesh netmaker
快速安装netmaker 和netclient客户端
sudo apt-get install -y docker.io docker-compose wireguard
wget -qO - https://raw.githubusercontent.com/gravitl/netmaker/master/scripts/nm-quick.sh | sudo bash -s -- -d mynetmaker.domain.com -e peter@163.com
curl -sfL https://raw.githubusercontent.com/gravitl/netmaker/master/scripts/netclient-install.sh | VERSION=v0.9.1 KEY=$NETMAKER_TOKEN bash -
centos不能用-使用docker启动
sudo yum install -y yum-utils device-mapper-persistent-data lvm2
sudo yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo
sudo yum install docker-ce
sudo docker -v
sudo curl -L https://github.com/docker/compose/releases/download/1.22.0/docker-compose-$(uname -s)-$(uname -m) -o /usr/local/bin/docker-compose
sudo chmod +x /usr/local/bin/docker-compose
wget https://cdn.jsdelivr.net/gh/gravitl/netmaker@master/compose/docker-compose.yml
/usr/local/bin/docker-compose up --help
/usr/local/bin/docker-compose up # docker-compose.yml
/usr/local/bin/docker-compose down
完整安装步骤
Prepare DNS
# Create a wildcard A record pointing to the public IP of your VM. As an example, *.netmaker.example.com. Alternatively, create records for these specific subdomains:
dashboard.domain
api.domain
broker.domain
防火墙
sudo ufw allow proto tcp from any to any port 443 && sudo ufw allow 51821:51830/udp
iptables --policy FORWARD ACCEPT
配置docker-compose
SERVER_IP=$(ip route get 1 | sed -n 's/^.*src \([0-9.]*\) .*$/\1/p')
# SERVER_IP 可能不是公网IP，docker-compose.yml中直接替换为公网IP好像有问题，这里用服务器IP替换
*COREDNS_ADDR: "SERVER_PUBLIC_IP"*
wget -O docker-compose.yml https://raw.githubusercontent.com/gravitl/netmaker/master/compose/docker-compose.yml
sed -i 's/NETMAKER_BASE_DOMAIN/<your base domain>/g' docker-compose.yml
sed -i 's/SERVER_PUBLIC_IP/<your server ip>/g' docker-compose.yml
sed -i 's/YOUR_EMAIL/<your email>/g' docker-compose.yml
# Generate a unique master key and insert it:
tr -dc A-Za-z0-9 </dev/urandom | head -c 30 ; echo ''
sed -i 's/REPLACE_MASTER_KEY/<your generated key>/g' docker-compose.yml
export MQ_ADMIN_PASSWORD=my_password
sed -i "s/REPLACE_MQ_ADMIN_PASSWORD/$MQ_ADMIN_PASSWORD/g" /root/docker-compose.yml
wget -O */root/mosquitto.conf* https://raw.githubusercontent.com/gravitl/netmaker/master/docker/mosquitto.conf
wget -q -O */root/wait.sh* https://raw.githubusercontent.com/gravitl/netmaker/develop/docker/wait.sh
chmod +x /root/wait.sh
# mq报错处理， 不知道会不会引入安全问题？需要把几个docker镜像详细看一下
sed -i 's/allow_anonymous true/# allow_anonymous true/g' mosquitto.conf
sed -i '/allow_anonymous true/a allow_anonymous false' mosquitto.conf
sudo docker-compose up -d
docker logs netmaker
docker-compose logs --tail 20 --follow
docker exec -it netmaker bash
docker exec -it mq bash
客户端使用docker启动
docker run -d --network host --privileged -e TOKEN=$toker -v /etc/netclient:/etc/netclient --name netclient gravitl/netclient:v0.16.3
但是在win11上--network host并没有生效？！新生成的nm-netmaker虚拟网卡只能在docker-desk中看到，在host主机上看不到？？
UDP hole punching
简单介绍影响p2p打洞的因素
NAT类型介绍
内部Tuple：（源）内网IP+PORT（例如：192.168.1.5:50007） 外部Tuple：（源）公网IP+PORT 目标Tuple：（目标）公网IP+PORT
NAT分为Symmetric和Cone两种，其中Cone又分为Full Cone、Restricted Cone、Port Restricted Cone三种类型。基本不同是NAT将内部Tuple与外部Tuple的转换和映射关系的不同。Cone NAT与目标Tuple无关，Symmetric NAT将目标Tuple作为建立转换关系之前的重要参考项，与目标Tuple严格一一映射。
- Full Cone： 内部Tuple X经过NAT转换至外部Tuple Y，X-Y的建立转换关系，任意外部节点且无限制Tuple Z都可以将Tuple Y作为目标Tuple，向我们的内部Tuple X发送UDP报文。
- Restricted Cone： 与Full Cone不同的是：多了一个限制，限制是什么，出于安全考虑，NAT设备只转发已知的外部Tuple的IP报文，只有当内部Tuple X曾经发送过UDP报文给目标Tuple Z，才可以与Tuple X发送报文。
- Port Restricted Cone NAT： 在Restricted Cone上的基础上，出于更加安全的考虑，NAT设备只转发已知的外部Tuple的IP+PORT（过滤条件更为苛刻）报文。
- Symmetric 通过严格的NAT方式，与目标Tuple建立严格的一一映射关系，确保安全性。
所以，从安全角度考虑：Symmetric > Port Restricted Cone NAT > Restricted Cone > Full Cone。相反，如果我们做P2P，打通点对点的通信方式的简单程度，与上面排序就相反，最友好的NAT类型就是Full Cone，任意节点且无限制。
验证NAT类型
git clone https://github.com/laike9m/PyPunchP2P
cd PyPunchP2P && python2 client.py stun.voipbuster.com 3478 1
# stun.xten.com 3478
# stun.voipbuster.com 3478
# stun.voxgratia.org 3478
# stun.sipgate.net 10000
# stun.ekiga.net 3478
# stun.ideasip.com 3478
# stun.schlund.de 3478
# stun.voiparound.com 3478
# stun.voipbuster.com 3478
# stun.voipstunt.com 3478
# numb.viagenie.ca 3478
# stun.counterpath.com 3478
# stun.1und1.de 3478
# stun.gmx.net 3478
# stun.callwithus.com 3478
# stun.counterpath.net 3478
# stun.internetcalls.com 3478
# stun.voip.aebc.com 3478
目标内网是对称NAT，白折腾了ORZ
对于「对称 NAT」等更严格的 NAT，是否还可以打洞？
按照一般逻辑，「对称 NAT」是无法打洞成功的。但是，事实真的是这样吗？ 实际上，运用一点点概率知识，对称 NAT 也是可以打动成功的。让我们先来了解一下「生日问题」：
生日问题是指，如果在一个房间要多少人，则两个人的生日相同的概率要大于50%? 答案是23人。 这就意味着在一个典型的标准小学班级（30人）中，存在两人生日相同的可能性更高。对于60或者更多的人，这种概率要大于99%。 — Wikipedia
假设内网设备 A 位于「圆锥形 NAT」之后，内网设备 B 位于「对称 NAT」之后。这时候 A 向 B 发送报文，B 并不知道 A 的报文经过 NAT 之后，公网端口号会被转换为什么，所以无法向 A 发送数据。 当然，在 B 不知道 A 的外部端口的情况下，也可以用不同的端口号，依次尝试向 A 发送报文，直到发送成功为止。但端口号一共有 65535 个，扫描所有端口并不现实….. 那么，如果我们运用上「生日问题」，A 随机向 B 以不同的源端口号，发送 256 个报文，形成 256 个 NAT 表项；B 同时也随机以不同的目的端口号，向 A 发送 256 个报文进行探测，打洞成功率就能达到 64%。如果随机探测 1024 个端口，打洞成功率则能达到 98%。
需要注意的点
COREDNS_ADDR: "SERVER_PUBLIC_IP"
SERVER_IP=$(ip route get 1 | sed -n 's/^.*src \([0-9.]*\) .*$/\1/p')
# SERVER_IP 可能不是公网IP，docker-compose.yml中直接替换为公网IP好像有问题，这里用服务器IP替换
这些位置一定要和docker-compose.yml的目录信息一致
注意yml中的volumes（可以都创建在一个位置中，如：~/project/netmaker/）
/root/mosquitto.conf
/root/wait.sh # 这个需要有执行权限
chmod a+x /root/wait.sh
重要：
https://icloudnative.io/posts/wireguard-docs-practice/
https://zhuanlan.zhihu.com/p/447375895
https://zhuanlan.zhihu.com/p/404402933
https://zhuanlan.zhihu.com/p/157121608
https://www.zhihu.com/column/c_1498091755665240064
https://new.negoces.top/posts/2fcbf547/
https://juejin.cn/post/7080010903256563748
https://netmaker.readthedocs.io/en/master/netclient.html
https://github.com/gravitl/netmaker
https://netmaker.readthedocs.io/en/v0.7.1/quick-start.html
https://blanboom.org/2021/nat/#-nat-nat-
https://blog.csdn.net/dlphay/article/details/106243041
